Comprensió dels transformadors necessaris per al funcionament de la subestació

Quan una subestació s'està preparant per començar a funcionar, una de les parts més crítiques que fa que tot funcioni sense problemes és el transformador. Siguem reals-els transformadors són els herois no reconeguts del sistema elèctric. Tota la seva feina és augmentar les tensions o reduir-les, assegurant-se que l'energia es distribueix de manera eficient. A continuació, desglossaré els principals tipus de transformadors que normalment trobareu en una subestació, a més del que realment fa cadascun.

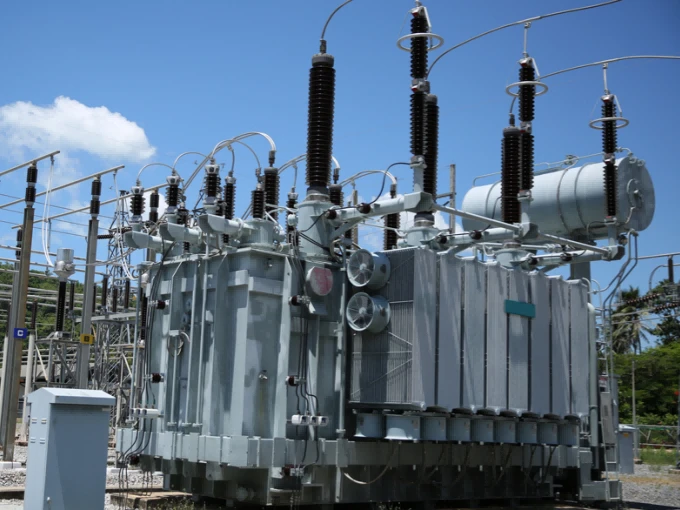

(Feu clic a la imatge per saber-ne més.)

Si una subestació fos un equip, els transformadors de potència serien els actors estrella-són, literalment, la columna vertebral de tota l'operació. Aquests nois dolents treballen transferint energia elèctrica entre dos o més circuits mitjançant inducció electromagnètica. Aquí teniu el resum dels seus trets clau i el que aporten a la taula:

Transformació de voltatge: Penseu en els transformadors de potència com els "ajustadors" del món de l'energia. Augmenten la tensió de les centrals elèctriques perquè pugui viatjar llargues distàncies sense perdre massa energia. Aleshores, un cop arriba a la subestació, el tornen a marcar perquè estigui llest per enviar-lo a les llars i les empreses.

Alta Capacitat: aquests no són els vostres transformadors mitjans-s'han creat per suportar càrregues pesades. Normalment, tenen una classificació superior a 100 MVA, la qual cosa significa que són responsables de moure grans quantitats d'energia a la xarxa. No és poca cosa!

Sistemes de refrigeració: Amb tota aquesta feina que estan fent, els transformadors de potència s'escalfen bastant. És per això que la majoria d'ells tenen sistemes de refrigeració-com la refrigeració d'oli natural o la refrigeració d'aire forçat-per evitar que s'escalfin. Té sentit, oi? No pots fer que el teu jugador estrella s'esgoti a mitja-partida.

Un cop la potència arriba a la subestació, els transformadors de distribució prenen el relleu-són els que s'asseguren que la tensió és prou baixa com per utilitzar-la. Aquí teniu el que heu de saber sobre ells:

Menor capacitat: A diferència dels transformadors de potència, aquests són de menor escala. Estan classificats des de 16 kVA fins a 5 MVA, la qual cosa és perfecte per reduir la tensió a nivells que funcionen per a llars, oficines i petites empreses.

Baixes pèrdues: Una de les millors coses dels transformadors de distribució és que són bastant eficients. Tenen pèrdues sense-càrrega i càrrega inferiors en comparació amb els transformadors de potència, la qual cosa significa que es malgasta menys energia-sempre és un guany.

Disseny compacte: Siguem sincers, les subestacions urbanes no tenen gaire espai. És per això que els transformadors de distribució estan fets per ser compactes-encaixen perfectament en llocs reduïts sense sacrificar el rendiment.

De vegades, les subestacions necessiten un transformador una mica més flexible-i aquí és on entren els transformadors automàtics. A diferència dels transformadors normals que tenen dos bobinats separats, els transformadors automàtics només tenen un bobinatge que actua com a primari i secundari. Heus aquí per què són útils:

Eficiència espacial: a causa del seu disseny, els transformadors automàtics ocupen molt menys espai i són més lleugers que els transformadors de doble-bobinat. Si una subestació té poca habitació, aquest és el camí a seguir.

Cost-efectiu: per a transformacions de tensió més baixa, els transformadors automàtics solen ser més barats que els de doble-bobinat. A qui no li agrada estalviar una mica de diners mentre segueix fent la feina?

Major eficiència: Com que part del bobinatge es comparteix entre el primari i el secundari, els autotransformadors tenen pèrdues d'energia més baixes. Això vol dir que no només -estalvien-espai, sinó que també són eficients.

A les subestacions on s'ha de controlar el flux d'energia (o on hi ha diverses fonts d'alimentació), els transformadors de canvi de fase-també coneguts com PST- són un salvavida total. Això és el que fan:

Equilibri de càrrega: els PST actuen com a directors de trànsit per poder. Ajuden a repartir la càrrega entre diferents línies de transmissió, de manera que cap línia no es sobrecarregui. Això evita els apagats i manté la xarxa funcionant sense problemes.

Estabilitat: També ajuden a mantenir estable el sistema d'alimentació controlant l'angle de fase entre la tensió d'entrada i sortida. Penseu en ells com els estabilitzadors que eviten que tot es trontolli.

Els transformadors d'instruments-inclosos els transformadors de corrent (TC) i els transformadors de tensió (VT, també anomenats transformadors de potencial)-es tracta de mesurar i protegir. Són com els ulls i les orelles de la subestació, vigilant el que està passant i mantenint les coses segures.

Transformadors de corrent (TC): Aquests nois dolents prenen corrents alts (del tipus que és massa perillós per manejar directament) i els redueixen a nivells més baixos i més segurs. D'aquesta manera, els sistemes de monitorització i els relés de protecció poden vigilar el corrent sense arriscar-se a danyar-se.

Transformadors de tensió (VT): De la mateixa manera, els VT redueixen les altes tensions a nivells segurs per a la mesura i els relés. Asseguren que les lectures són precises i protegeixen el sistema de sobretensions-molt importants per a la seguretat.

Al cap i a la fi, tenir la combinació adequada de transformadors és totalment-o{1}}perfecte per a l'eficiència i la fiabilitat d'una subestació. Des d'augmentar la tensió per a viatges de llarga-distància fins a reduir-lo per a casa teva, aquests transformadors s'asseguren que l'energia arribi allà on necessita-de manera segura i eficient. Si us preneu el temps per triar els tipus i capacitats adequats de transformadors durant el disseny i l'operació, la vostra subestació funcionarà com una màquina-ben oliada a la xarxa elèctrica. Confia en mi, val la pena l'esforç.
