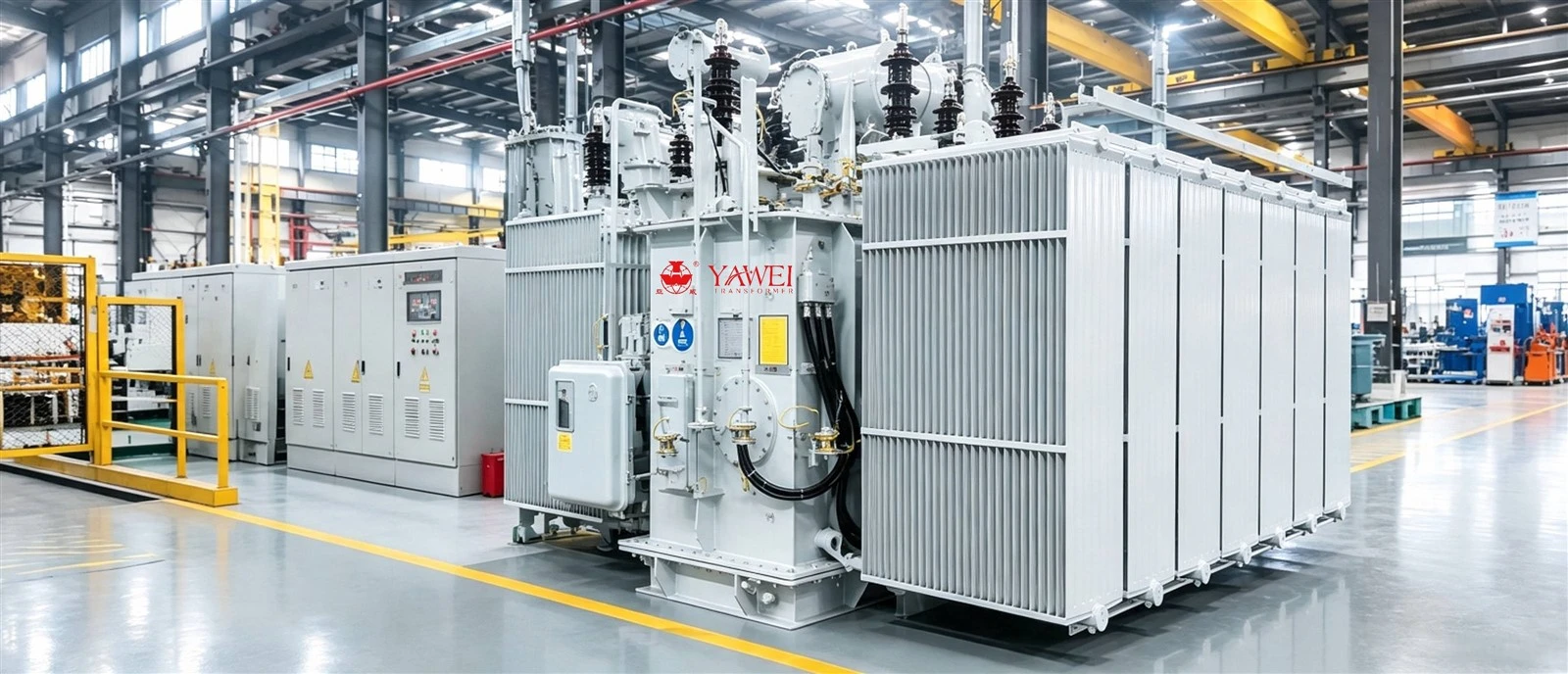

Transformador per a planta de fabricació: una guia pràctica per a la distribució d'energia industrial
A transformador per a planta de fabricacióés un d'aquells equips que acostumen a romandre en segon pla-fins que alguna cosa surt malament. Subministra la tensió adequada a línies de producció, motors, màquines CNC, equips de soldadura, sistemes de climatització, sistemes d'automatització, il·luminació i moltes altres càrregues industrials.
Per a una instal·lació de fabricació, triar un transformador no és només escollir un número de kVA d'un catàleg. La veritable pregunta és si el transformador pot gestionar la manera com funciona realment la fàbrica. S'han de tenir en compte les fluctuacions de càrrega, els motors grans, els accionaments de freqüència variable-, els harmònics, les condicions ambientals, l'expansió futura i la fiabilitat.
En altres paraules, el transformador ha d'adaptar-se a la planta, no al revés.
Per què les plantes de fabricació necessiten transformadors dedicats
Les plantes de fabricació solen tenir un perfil elèctric molt més exigent que els edificis comercials normals. Els grans motors d'inducció, compressors, forns, màquines de soldadura, sistemes robòtics, accionaments de freqüència variable-i maquinària de producció poden generar càrregues importants a la xarxa elèctrica.
Un transformador industrial correctament seleccionat converteix el subministrament de mitjana-tensió entrant en el voltatge requerit per l'equip de la planta. Depenent del projecte, les tensions d'entrada habituals poden incloure11 kV, 13,8 kV, 22 kV, 33 kV o 35 kV, mentre que els sistemes de baixa -tensió poden funcionar a 400 V, 415 V, 480 V o un altre voltatge especificat.
El transformador també té un paper important en l'estabilitat de tensió, les pèrdues d'energia, els nivells de curt{0}}circuits i la fiabilitat global del sistema de distribució d'energia de la planta.
Tipus de transformadors comuns per a plantes de fabricació
No hi ha un únic disseny de transformador que funcioni per a totes les fàbriques. L'elecció correcta depèn en gran mesura de la disposició de la planta, la capacitat, la ubicació de la instal·lació i el tipus d'equip que s'alimenta.
| Tipus de transformador | Aplicació típica | Avantatge principal |
|---|---|---|
| Transformador-immers en oli | Grans plantes industrials, subestacions exteriors | Alta capacitat i dissipació de calor eficient |
| Transformador de tipus sec- | Fàbriques interiors, tallers, instal·lacions comercials-industrials | Sense oli de transformador i instal·lació interior més fàcil |
| Transformador de resina fosa | Entorns nets, humits o sensibles al foc- | Bon rendiment d'aïllament i baix manteniment |
| Coixinet-Transformador muntat | Distribució de plantes exteriors | Instal·lació compacta i segura |
| Transformador d'aïllament | Equips de producció sensibles | Aïllament elèctric i millora de la qualitat de l'energia |
| Baixa-Transformador | Distribució de mitjana-tensió a baixa-tensió | Subministra tensió d'utilització de la planta |
| -Puja el transformador | Sistemes de-generació al lloc | Augmenta la tensió per a la connexió interna o a la xarxa |
Per a instal·lacions de fabricació més grans,transformadors de potència-immersos en olisolen ser una opció pràctica, sobretot quan el transformador s'instal·la a l'exterior i la capacitat necessària és alta. El petroli proporciona una transferència de calor eficaç i s'ha utilitzat àmpliament per a aplicacions d'energia industrial durant dècades.
Per a les fàbriques d'interior, però, atransformador de tipus sec-pot encaixar millor. No hi ha oli aïllant per gestionar, i els dissenys de-resina colada poden funcionar bé en entorns on la seguretat contra incendis, la humitat o l'accés limitat al manteniment són un problema.
Com dimensionar un transformador per a una planta de fabricació
El dimensionament del transformador hauria de començar amb la demanda elèctrica real de la planta. Simplement afegir les qualificacions de la placa d'identificació de cada màquina pot conduir fàcilment a un transformador de grans dimensions.
Un punt de partida bàsic és:
Capacitat requerida del transformador ≈ Càrrega de demanda màxima ÷ Factor de càrrega objectiu
Per a un sistema-trifàsic, la potència aparent es pot estimar mitjançant:
kVA=√3 × Tensió × Corrent ÷ 1.000
Però aquest és només el punt de partida. Les aplicacions industrials solen requerir una visió més detallada dels corrents d'arrencada del motor-, el factor de potència, les càrregues harmòniques, el funcionament simultània de la màquina, l'equip en espera i l'expansió de producció prevista.
Per exemple, suposem que una fàbrica té una demanda màxima calculada d'uns 1.600 kVA. La instal·lació d'un transformador de 1.600 kVA pot semblar lògic, però pot deixar poc marge per al creixement futur. En funció de les condicions de funcionament, aTransformador de 2.000 kVAo una disposició de múltiples-transformadors podria ser més adequada.
Al mateix temps, més gran no és automàticament millor. Un transformador excessivament sobredimensionat pot augmentar la inversió inicial i pot funcionar de manera ineficient a nivells de càrrega molt baixos.
Adaptació del transformador a l'equip de fabricació
Els diferents tipus d'equips de fabricació posen diferents tipus d'estrès a un sistema elèctric.
Els motors grans poden crear caigudes de tensió importants durant l'arrencada. Els variadors de freqüència-i altres equips electrònics de potència poden introduir corrents harmònics. Les màquines de soldadura poden crear càrregues que canvien ràpidament, mentre que les màquines CNC, la robòtica i els sistemes de control automatitzats poden ser més sensibles a les pertorbacions de tensió.
És per això que els equips connectats al transformador són tan importants com els kVA totals.
Si una planta conté un gran nombre de càrregues no lineals, els enginyers poden haver de tenir en comptecapacitat de suport harmònic (M'agradaria aprendre sobre el transformador de mitigació harmònics), -requisits del factor K(feu clic per obtenir informació sobre el transformador classificat K-), corrent neutre i qualitat general de l'energia. En alguns casos, utilitzar un transformador dedicat per a determinats equips és un enfocament raonable.
Per exemple, la maquinària de producció pesada es pot separar dels sistemes de control sensibles o dels equips de precisió. Això pot ajudar a reduir les pertorbacions elèctriques i donar a les càrregues més sensibles una font d'alimentació més neta.
Transformadors de tipus-immersos i secs-
L'elecció entre un transformador-immers en oli i un transformador de tipus sec-normalment depèn de l'entorn del projecte, la capacitat, els requisits de seguretat i la disposició de la instal·lació.

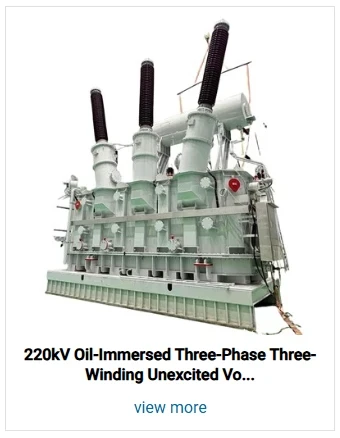

Transformadors-immersos en olis'utilitzen habitualment per a grans subestacions exteriors i per a la distribució d'energia industrial de més capacitat-. Ofereixen una refrigeració eficaç i estan disponibles per a una àmplia gamma d'aplicacions de mitjana- i alta-tensió.
Transformadors de tipus-secsovint es prefereixen quan el transformador s'ha d'instal·lar a l'interior d'un edifici de fàbrica. Eliminen la necessitat d'oli de transformador i poden ser especialment atractius quan els requisits de seguretat contra incendis i d'instal·lació interior són importants.
Transformadors-de resina fosatambé pot funcionar bé en entorns on la humitat o la contaminació són una preocupació.
Aquí no hi ha un guanyador universal. Un transformador que funcioni perfectament per a una fàbrica pot no ser la solució adequada per a una altra.
Eficiència del transformador i pèrdues d'energia
Les plantes de fabricació sovint funcionen durant llargues hores i algunes instal·lacions funcionen contínuament. Això significa que fins i tot les pèrdues relativament petites del transformador poden sumar durant la vida útil de l'equip.
Pèrdues del transformadorgeneralment es divideixen ensense-pèrdues de càrregaipèrdues de càrrega. No es produeixen-pèrdues de càrrega quan el transformador s'engega, mentre que les pèrdues de càrrega augmenten a mesura que el transformador transporta més corrent.
Per a una fàbrica que funciona les 24 hores del dia, escollir un transformador amb característiques de pèrdua adequades pot tenir un impacte notable en els costos d'energia-a llarg termini.
Per tant, quan es comparen transformadors, té sentit mirar més enllà del preu de compra. Pot ser que valgui la pena una inversió inicial lleugerament superior si el transformador proporciona una millor eficiència i pèrdues operatives més baixes durant molts anys.
La fiabilitat i la redundància són importants
Per a una planta de fabricació, una fallada elèctrica pot significar molt més que un edifici fosc. Una interrupció elèctrica pot aturar les línies de producció, interrompre processos automatitzats, danyar el treball--en curs i, potencialment, provocar pèrdues financeres importants.
És per això que les instal·lacions més grans solen utilitzar més d'un transformador.
Per exemple, diferents transformadors poden subministrar àrees de producció separades, amb arranjaments d'enllaç de bus-o capacitat de reserva que proporcionen flexibilitat addicional. Si un transformador necessita manteniment, és possible que part de la instal·lació encara pugui funcionar.
Per a processos de producció especialment crítics, el sistema elèctric també pot incloure generadors, sistemes SAI, emmagatzematge d'energia de la bateria o fonts d'energia renovables.
La disposició exacta depèn de quant temps d'inactivitat pugui tolerar la fàbrica. Una instal·lació que produeix components crítics pot tenir requisits de redundància molt diferents d'un taller-de propòsit general més petit.
Condicions ambientals a la planta
No s'ha de passar per alt l'entorn de la fàbrica.
Les instal·lacions de fabricació poden contenir pols, humitat, productes químics, vibracions, altes temperatures o substàncies corrosives. Aquestes condicions poden afectar l'aïllament, el rendiment de refrigeració, el tancament i la vida útil del transformador.
Per a instal·lacions exteriors, el transformador necessita una protecció adequada contra la intempèrie i l'accés no autoritzat. Els transformadors d'interior necessiten una ventilació adequada i un espai suficient al voltant de l'equip perquè la calor pugui escapar i els equips de manteniment puguin treballar amb seguretat.
Si el transformador s'instal·la a prop d'una línia de producció, s'ha de tenir en compte l'entorn que l'envolta durant l'etapa inicial del disseny-no després que l'equip ja hagi estat encarregat.
Escollir un transformador per a una planta de fabricació
Seleccionant atransformador per a planta de fabricacióaplicacions és realment trobar l'equilibri adequat entre capacitat, fiabilitat, eficiència, seguretat i requisits futurs.
La qualificació del transformador és important, per descomptat, però només és una part de la decisió. Els enginyers també haurien de mirar els nivells de tensió de la planta, les característiques de càrrega, l'arrencada del motor, el contingut harmònic, l'entorn d'instal·lació, el mètode de refrigeració, els requisits de redundància i l'expansió planificada.
Transformador Jiangsu Yaweiofereix solucions de transformadors de tipus-immersos i secs-oli per a la distribució d'energia industrial, instal·lacions de fabricació, projectes d'energies renovables i altres aplicacions exigents. La capacitat del transformador, la relació de tensió, la impedància, el mètode de refrigeració, la configuració del tancament i els accessoris es poden personalitzar segons els requisits del projecte.
Per a una nova instal·lació de fabricació, generalment és millor determinar l'especificació del transformador juntament amb el programa complet de càrrega elèctrica i el disseny de distribució. Fer-ho pot ajudar a evitar tant les subdimensiones com les sobredimensionades innecessàries-i, el que és més important, oferir a la fàbrica una font d'alimentació estable i fiable durant els propers anys.
