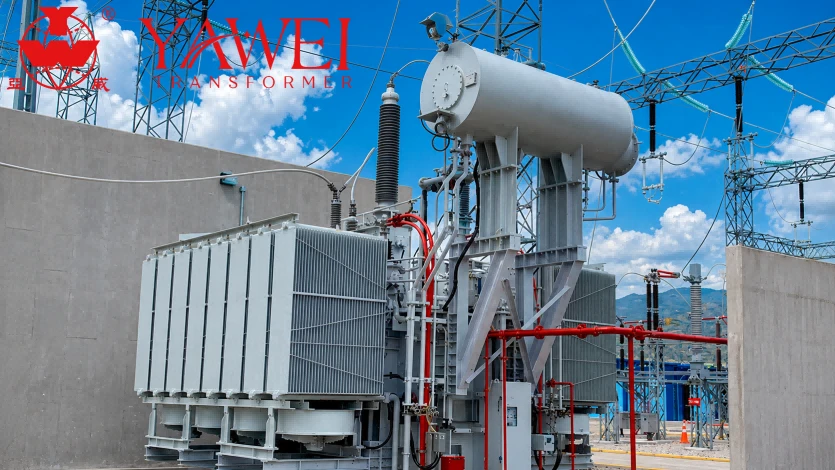

Si alguna vegada us heu preguntat com arriba l'electricitat des d'una central elèctrica a casa vostra-especialment a llargues distàncies-la resposta s'amaga en part a la vista. Atransformador d'alta tensióés una de les màquines més importants de tot el món elèctric. Aquests transformadors mouen l'energia de manera eficient entre circuits, alhora que tambéaugmentar o baixar els nivells de tensiósegons sigui necessari. I sincerament, sense ells, les xarxes elèctriques modernes no funcionarien de la manera en què confiem avui.
Els transformadors d'alta tensió sovint funcionen en rangs com69 kV fins a 765 kV(i de vegades fins i tot més alt per als sistemes d'ultra-alta-tensió). El seu treball principal és senzill en concepte:
Augment de tensióper a la transmissió a llarga-distància, de manera que el corrent es mantingui més baix (la qual cosa ajuda a reduir les pèrdues-sí, aquí és important la llei de Joule clàssica: P=I²R).
Baixa la tensió de pasa les subestacions perquè l'energia sigui segura i utilitzable per als consumidors.
En altres paraules, són el pont entre la "generació" i la "vida real".
Com funciona (i què hi ha dins)
Al cor de cada transformador d'alta tensió hi hainducció electromagnètica, descobert perMiquel Faraday. Quan el corrent altern flueix pelbobinatge primari, crea un camp magnètic canviant al nucli. Aquest camp magnètic canviant indueix llavors una tensió a labobinatge secundari.
Elrelació de girsentre els dos enrotllaments us indica bàsicament quant canviarà la tensió.
Els transformadors d'alta tensió actuals estan dissenyats amb diverses parts clau:
Nucli:Normalment construït a partir delaminacions d'acer al silicio de vegadesmetall amorf, principalment per reduir la histèresi i les pèrdues de corrents de Foucault.
Enrotllaments:Sovint fet decoure o alumini, acuradament aïllat i construït per suportar estrès elèctric extrem.
Sistema d'aïllament:Típicamentpaper-impregnat d'oli, materials sintètics més nous (com arafluids d'èster), otipus sec-sistemes dissenyats per evitar la ruptura dielèctrica.
Tanc i sistema de refrigeració:Els transformadors d'alta tensió generen molta calor. Molts estan plens d'oli-con refrigeració mitjançant radiadors, oli forçat o aire forçat.
Casquilles i canviadors de preses:Els casquilles connecten el transformador a la xarxa, mentre quea-càrrega de canviadors de toc (OLTC)Ajuda a regular la tensió fins i tot quan el transformador porta càrrega.
Una altra cosa que realment importa als serveis públics éseficiència. Els transformadors d'alta tensió moderns poden arribarmés del 99% d'eficiència, però fins i tot les pèrdues minúscules sumen un gran malbaratament energètic a les grans xarxes d'energia. Així, els fabricants continuen millorant els dissenys mitjançant simulacions i anàlisis d'elements finits-perquè cada fracció d'un percentatge compta.
Tipus de transformadors d'alta tensió
Els transformadors no es construeixen tots de la mateixa manera, i els enginyers solen classificar-los en funció del seu paper i construcció.
Normalment escoltaràs parlar de:
Transformadors de potència(per a altes tensions i grans capacitats)
Transformadors de distribució(per a xarxes de baixa tensió)
Autotransformadors(Útil quan les relacions de tensió es poden aconseguir de manera més rendible-)
Transformadors-de fase(ajuda a gestionar el flux d'energia en xarxes complexes)
Transformadors convertidors(important perEnllaços HVDC)
Després també hi ha elsenfocaments de refrigeració i aïllament, com ara:
Dissenys-immersos en oli(encara és el corrent principal per a alta tensió, perquè manegen bé la calor i l'aïllament)
Transformadors de tipus-sec(S'utilitza cada cop més a les ciutats o llocs on la seguretat contra incendis i el risc reduït de vessament de petroli són importants)
Transformadors-aïllats de gas (GIT)(utilitzant SF6 o gasos alternatius-sovint s'adapten a instal·lacions amb espai-restringit)
Per què són més importants que mai per a les renovables
L'energia renovable està creixent ràpidament, i això canvia tota la imatge de la transmissió. El vent solar i l'eòlica marina sovint produeixen electricitat lluny d'on realment l'utilitzen la gent. Per tant, la xarxa necessita una transmissió a llarga-distància-i aquí és on tornen a intervenir els transformadors d'alta tensió.
En molts projectes renovables, els transformadors ajuden a portar la tensió dels generadors fins a nivells de transmissió com ara220 kV, 500 kV o més.
I quan es tracta de moure grans quantitats d'energia de manera eficient a distàncies molt llargues,HVDCels sistemes realment brillen. Aquí és on s'especialitzatransformadors convertidorsentrar en joc.
Els països també han estat avançant. Per exemple, la Xina ha desplegat sistemes d'ultra-alta-tensió-UHV AC fins a uns 1.000 kViUHV DC al voltant de ±800 kV-mostra fins on està disposada a arribar la tecnologia de transmissió.
Fabricació, proves i controls de qualitat (no es permeten conjectures)
Construir un transformador d'alta tensió no és una feina casual-és una enginyeria de precisió.
Les fàbriques utilitzen equips de bobinat-resistents, processos d'assecat al buit i sistemes de tractament d'oli. Després de la fabricació, cada transformador normalment passa per estrictes proves d'acceptació de fàbrica. Això pot incloure:
proves de resistència a la freqüència elèctrica
proves de tensió d'impuls
controls de descàrrega parcial
prova d'augment de temperatura
Les normes també tenen un paper important. Directrius internacionals comIEC 60076iIEEE C57establir les expectatives de disseny, proves i rendiment, ajudant a garantir que aquests transformadors puguin gestionar coses com ara sobretensions llamps, transitoris de commutació i forces de curt-circuits per sobre de les seves esperades.30-40 anys de vida útil.
Manteniment: mantenir-los sans a llarg termini
Tot i que els transformadors d'alta tensió són resistents, encara necessiten atenció. La bona notícia és que la supervisió moderna fa que sigui més fàcil detectar problemes aviat.
Els equips de serveis públics solen utilitzar:
Anàlisi de gasos dissolts (DGA)detectar problemes interns primerencs mitjançant l'anàlisi de gasos en l'oli aïllant
Imatge tèrmicaper detectar punts calents
Anàlisi de vibracionsper problemes mecànics
Prova elèctricaper confirmar la salut i el rendiment
I avui, més eines s'estan tornant "intel·ligents". AmbSensors IoTi fins i tot els conceptes de bessons digitals, moltes utilitats poden controlar l'estat gairebé en temps real. El manteniment predictiu pot ajudar a estimar la vida útil restant i planificar les substitucions-perquè menys transformadors fallin sobtadament i creïn interrupcions costoses i pertorbadores.
Aquest és l'objectiu, de totes maneres. Ningú vol una avaria inesperada.
Els reptes del futur (i el següent)
La indústria dels transformadors no està exempta de maldecaps.
Alguns problemes comuns inclouen:
Envelliment de les flotes de transformadorsa les quadrícules més antigues (moltes s'apropen al final-de-vida)
Limitacions de subministramentper a materials clau, com ara l'acer elèctric orientat-gra i el coure
Pressió ambiental que impulsafluids biodegradablesiAlternatives lliures de SF6
Però la innovació també es mou. Algunes de les possibilitats futures inclouen:
Transformadors superconductors, que podria reduir tant la mida com les pèrdues dràsticament
Aïllament-millorat de nanomaterialsper augmentar el rendiment i la durabilitat
Components-impresos en 3Dper millorar la flexibilitat de fabricació
"Transformadors intel·ligents" que combina les funcions del transformador amb l'electrònica de potència per a un millor control de la xarxa-especialment útil a mesura que les energies renovables i la càrrega dels vehicles elèctrics segueixen augmentant
Així que sí, el futur sembla actiu, no estancat.
Pensaments finals
Al final del dia, eltransformador d'alta tensióés una d'aquestes tecnologies "fora de la vista, fora de la ment"-fins que t'adones que tota la xarxa en depèn. Admet de manera silenciosa tot, des de llocs de generació remots fins a subestacions de la ciutat, ajudant a mantenir l'electricitat fiable, eficient i escalable a mesura que creix la demanda.
A mesura que el món aposta més per l'energia neta i la resiliència de la xarxa, invertir en una millor tecnologia de transformadors d'alta tensió no només és útil-és essencial. I ens agradi o no, aquests transformadors romandran al centre de com evolucionen els sistemes elèctrics moderns.
